马达总成

螺杆钻具

说明:

1. 使用手册

NYJ螺杆钻具是一款强大而可靠的容积式马达。螺杆产生了转速和高扭矩的平衡,以大限度延长工具寿命和性能的速度驱动各种钻头。 NYJ 螺杆钻具提供各种流量、速度和扭矩,以适应各种运参数行。 NYJ螺杆钻具可用于直孔钻井,定向(可控)钻井,水平钻井,开孔和侧钻等应用。



2. NYJ螺杆钻具的优点

·增加钻进速度。

·更好的孔偏差控制。

·降低钻井失败率。

·减少方钻杆和旋转驱动的磨损。

与普通钻井相比,成本降低。



3. 构成

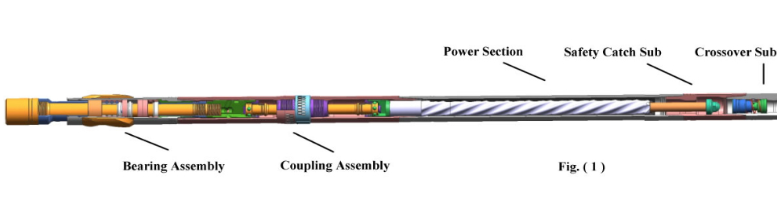

NYJ螺杆钻具的结构(图1)

·转换接头

·防掉总成

·马达总成

·万向轴总成(可调)

·传动总成


转换接头

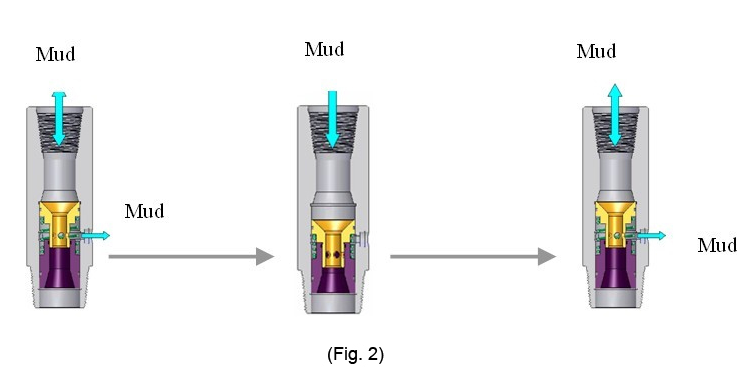

转换接头(图2)有两种功能。它的主要用途是作为螺杆组件和钻杆之间的过渡接头。也可放置浮阀或者旁通阀。

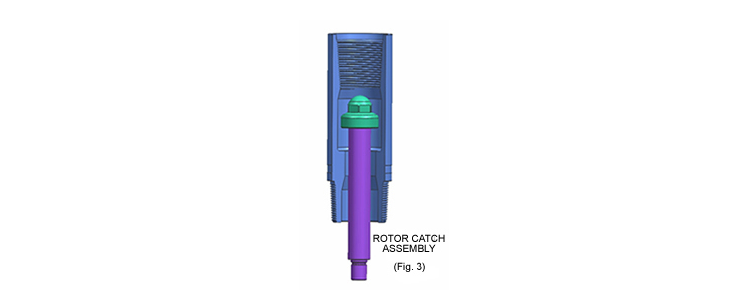

防掉总成 –它的作用是由于异常原因造成壳体断裂或脱扣时防止落井并同时使泵压升高使地面及时发现问题避免造成事故.



马达总成

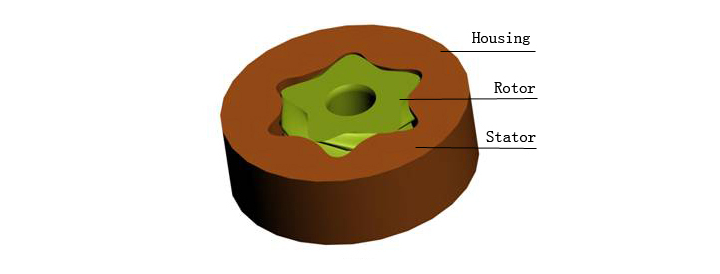

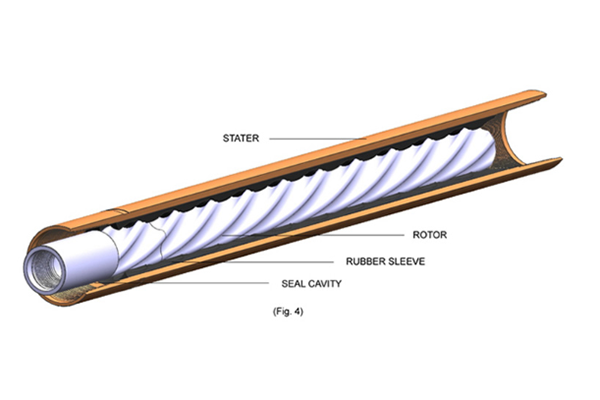

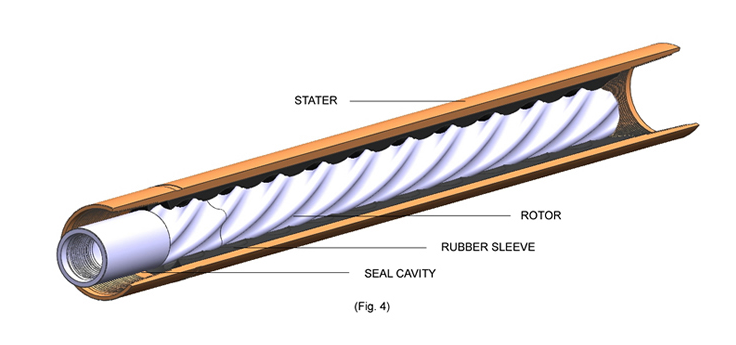

由定子和转子组成。定子是在钢管内壁上压注橡胶衬套制成,橡胶内孔是具有一定几何参数的螺旋结构。转子是一根有镀铬硬层的螺杆,在定子内部运行(图4)。


钻井液以给定速率和压力泵入井下。 一旦钻井液的液压能到达螺杆,流过马达的钻井液就转换成旋转和扭矩。这种机械能通过螺杆的传动总成直接传递到钻头。

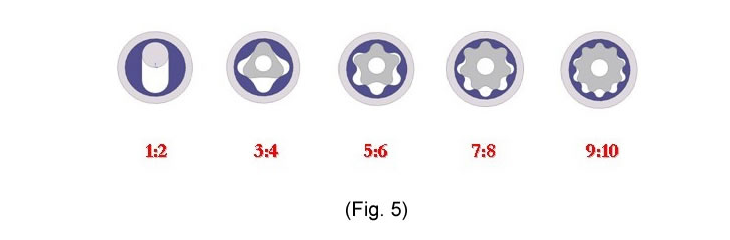

马达总成可有多种头数和级数配置。 这些配置根据扭矩和转速(每米速度)要求以及井下条件(如温度和所使用钻井液)而不同,可按客户要求定制。(图5)

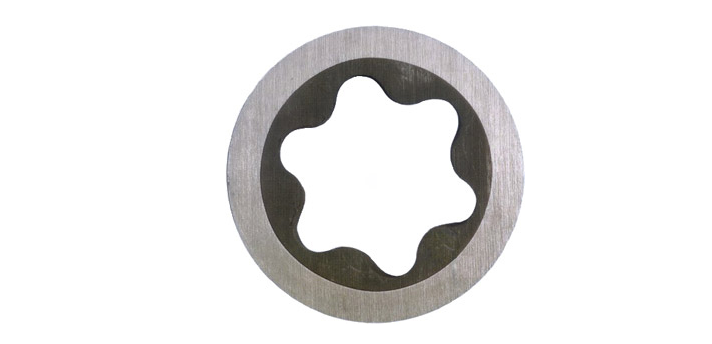

定子有两种:

常规定子

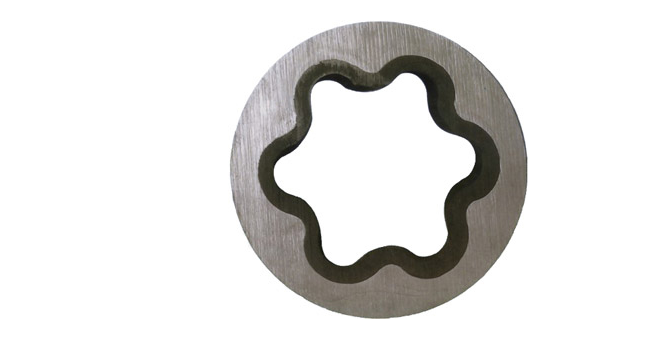

等壁厚定子


中空转子螺杆 – 转子为中空结构,目的是提高钻井液的液压马力和向上速度。


万向轴总成

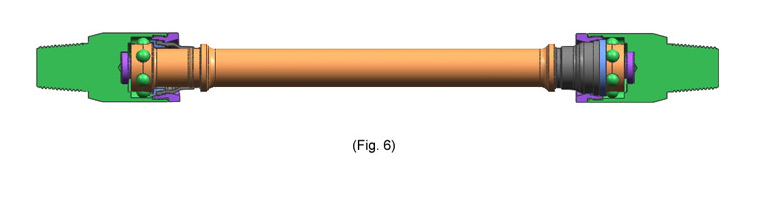

万向轴总成连接转子和传动轴。该总成将马达的行星运动转变为传动轴的定轴转动,以将马达产生的转矩和转速传递到钻头(图6)。


万向轴总成配置:

·球式万向轴

·花瓣式万向轴

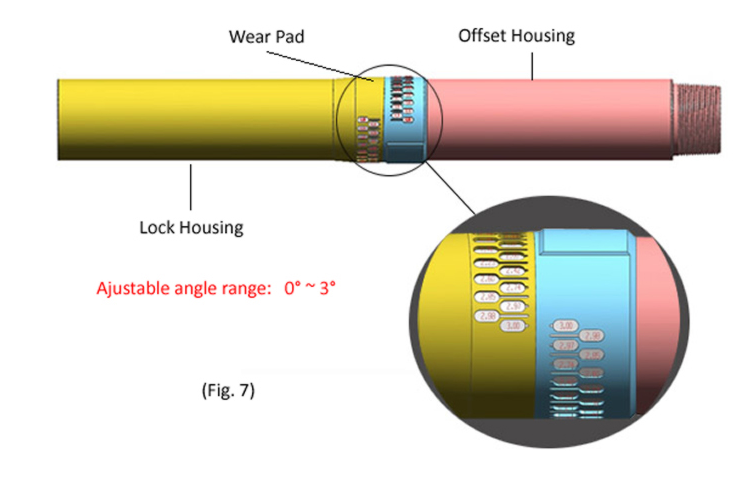

荣嘉公司万向轴壳体有固定和可调弯度两种形式。可调壳体弯角调整范围为0°到2°、0°到3°(图7)


传动轴总成

传动轴总成旨在将马达的旋转动力传递给钻头,同时承受钻井过程中施加在螺杆上的推力和径向载荷。

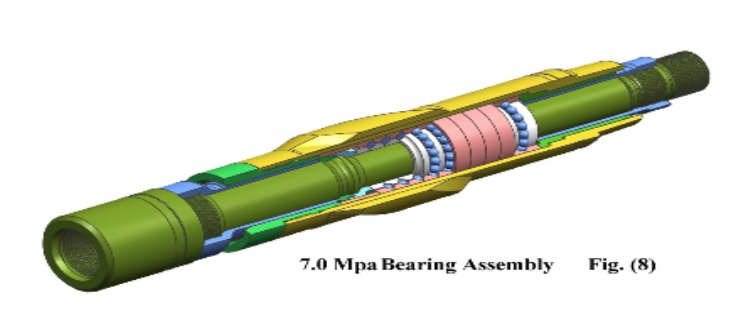

两种传动轴类型(图8):

·钻头水眼压降为7.0 Mpa,采用硬质合金径向轴承和中间有一组推力轴承的传动轴总成;

·钻头水眼压降为14.0Mpa,采用硬质合金径向轴承和金刚石复合片(PDC)的平面止推轴承,其寿命更长、承载能力更高。

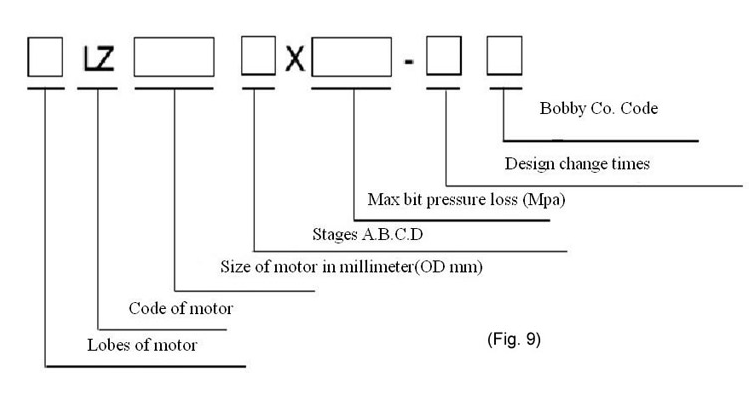

4. 螺杆钻具型号
